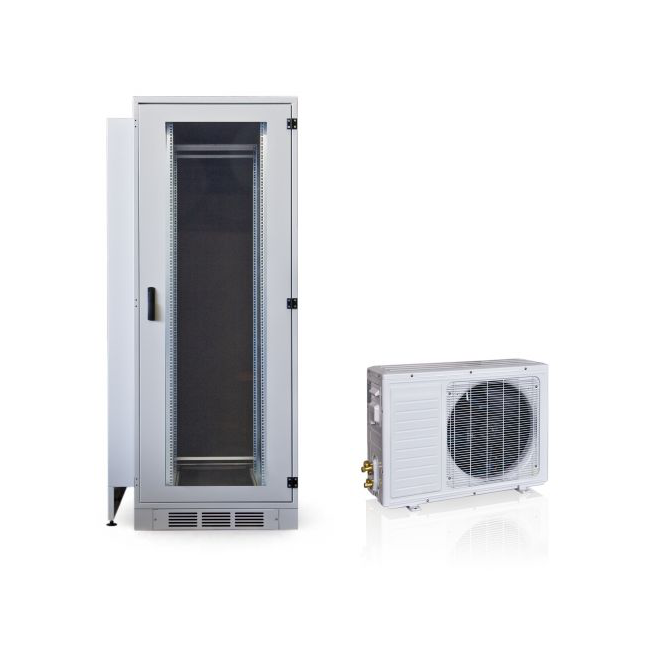

CoolRack mit Kühlleistung 10 kW, 800+150x1200x2100 mm

Direkt gekühlter Serverschrank mit 42 HE bestehend aus einer Seiten-Kühleinheit im Rack / Kühlleistung von 10 kW und einem Klimasplittgerät für Außenaufstellung.

Beschreibung und technische Daten des Serverschrankes:

• Grundgestell, verschweißt, mit umlaufender Rund -und Langlochung
• statische Belastbarkeit bis 1548 kg
• stufenlos tiefenverstellbare 19" Lochwinkel mit 42 HE
• max. 19" Einbautiefe 900 mm
• 1xSichttür mit Dreipunkt-Verriegelung und Drehhebelgriff, abschließbar, umlaufende Dichtung, 3 St. wechselseitige Scharniere mit 180° Öffnungswinkel
• 1xTür aus Voll-Stahlblech mit Dreipunkt-Verriegelung und Drehhebelgriff, abschließbar, umlaufende Dichtung, 3 St. wechselseitige Scharniere mit 180° Öffnungswinkel
• 2xSeitenwand im Einstecksystem, verschraubt
• Sockel mit Nivellierfüßen
• abnehmbarer Blende mit Belüftungsschlitzen
• abnehmbarer Kabeleinlassblende
• abnehmbaren Blenden seitlich
• Dachmodul mit Kabeleinlass aus Bürstenleiste
• Bodenmodul mit Kabeleinlass aus Bürstenleiste
• Sichtblenden und vertikale Luftstromsperre zwischen 19" Lochwinkel und Seitenwand
• Pulverbeschichtung RAL 7035, lichtgrau
• Kühltechnologie mit Invertertechnologie
• Schallgedämmte Ausführung (CoolRack Silent) mit Innenauskleidung aus Akustikschaum (Artikel Nr. CR-10-M-G-8-12-42-A)

Beschreibung und technische Daten des Seiten-Kühlgerätes:

• Selbsttragendes, flaches Gehäuse aus verzinktem Stahlblech, innen mit einer abriebfesten, nicht brennbaren Schall- und Wärmeisolierung ausgekleidet. Ausziehbarer, regenerierbarer Luftfilter, Filterklasse EU 3 (optional)
• Das Innenteil wird mit den beigefügten Befestigungswinkeln an die Schrankseitenwand montiert.
• Geräuscharmer, saugender Radialventilator.
• Statisch und dynamisch ausgewuchtetes Laufrad mit vorwärts gekrümmten Schaufeln.
• Wechselstrom-Ventilatormotor, 4 Drehzahlen, mit Betriebskondensator, Wicklungsthermostat und dauergeschmiertem Lager, schwingungsgedämpft montiert.
• Direktverdampfer (Luftkühler) mit großer Anströmfläche aus innen gerillten Kupferrohren mit aufgepressten Aluminiumlamellen und korrosionsgeschützter, Kondensatwanne mit Ablaufstutzen.
• Interne Kupfer-Verbindungsleitungen mit Bördelanschlüssen und Stickstoff-Schutzfüllung. Komplette Verdrahtung mit Schaltkasten, Mikroprozessor für Steuerung, Überwachung und Regelung sowie Anschlussklemmleiste für Verbindung mit dem Außengerät.
• Einstellung der gewünschten 4 Betriebsdrehzahlen in Abhängigkeit vom Druckverlust des angeschlossenen Kanals.
• Temperaturfühler in der Rückluft und am Verdampfer (Vereisungsschutz). LCD Infrarot-Fernbedienung mit Bedienungstasten, einschließlich Batterien.
• Abdeckklappe für selten benutzte Funktionen.
• Funktionen der Fernbedienung: -Betriebsarten: Ein/Aus, Lüftung, Kühlung, Heizung, Entfeuchten: selbsttätige Umschaltung von Kühlen / Heizung mit neutraler Zone.
• Temperatur: Einstellung der Racktemperatur zwischen 16°C und 30°C.
• Ventilator: 4 Ventilatordrehzahlen
• Nennkühlleistung 10 kW - Regelbereich (min - max) (4,0 – 11,2) kW
• Nennheizleistung 11,2 kW - Regelbereich (min - max) (4,0 – 12,5) kW
• Nennbedingungen Rackumluft (kühlen) 27/19 °C Tk/Fk - Nennbedingungen Rackumluft (heizen) 20 °C Tk
• Luftvolumenstrom (hoch) 1680 m³/h - Luftvolumenstrom (mittel) 1500 m³/h - Luftvolumenstrom (niedrig) 1320 m³/h
• Externe statische Pressung min 45 Pa, max 90Pa
• Spannungsversorgung 230V/1~/50 Hz
• Elektr. Leistungsaufnahme max. 2800 W
• Elektr. Stromaufnahme max. 12,5 A
• Schalldruckpegel innen, max. 32 dB(A) Schalldruckpegel innen, min. 37 dB(A)
• Kältemittel R32
• Kältemittelanschluss, Flüssigleitung 3/8" 10mm - Kältemittelanschluss, Saugleitung 5/8" 16mm
• Abmessungen: Höhe 280 mm x Breite 1370 mm x Tiefe 740 mm
• Gewicht 59 kg

• Beschreibung und technische Daten Außengerät:

• Selbsttragendes Gehäuse, wetterfest, auf stabiler Grundplatte und angeschraubten Verkleidungsblechen aus verzinktem, grundiertem und einbrennlackiertem Stahlblech (Farbton RAL 9002, grauweiß).
• Das Außenteil (Verflüssigereinheit) wird mit den am Geräteboden angebrachten Befestigungslaschen auf einem waagerechten Untergrund oder einer Wandkonsole (Zubehör) montiert.
• Gemeinsamer, geräuscharmer Verflüssiger-Axialventilator, statisch und dynamisch ausgewuchtet, einschl. Ausblasgitter.
• Wechselstrom-Ventilatormotor mit Betriebskondensator, Wicklungsthermostat und dauergeschmierten Lagern.
• Schallgedämmter, vollhermetischer Rollkolbenkompressor, innen und außen schwingungsgedämpft gelagert, mit Ölfüllung.
• Optimale Temperaturführung durch drehzahlgeregelten, im elektronisch kontrolliertem Betriebspunkt arbeitenden Verdichter.
• Gebogener Verflüssiger mit großer Anströmfläche aus Kupferrohren mit aufgepressten Aluminiumlamellen, einschl. Ansauggitter.
• Ein Kältekreislauf, interne Kupfer-Verbindungsleitungen, mit Kältemittelfilter, EEV Elektronisches Expansionsventil je Kreis, Umkehrventile, Absperrventile mit Bördelanschlüssen, an Saugleitung mit Schraderventil, sowie Betriebsfüllung mit Kältemittel R32. Komplette interne Verdrahtung mit Anschlussklemmleisten für Netzanschluss und Innenteilen.
• Kühlleistung W 10000 (4000-11200)
• Heizleistung W 11200 (4000-12500)
• Schalldruckpegel dB(A) 50
• Betriebsspannung 1 ~230V-50Hz
• Leistungsaufnahme Kühlung W 2140 - COP/EER(Energieeffizienzklasse) 3,57 A
• Leistungsaufnahme Heizung W  2160-  COP/EER(Energieeffizienzklasse) 4,04 A
• Absicherung, träge A 25 (gemeinsam mit Innenteil)
• Abmessung: Höhe 845 mm x Breite 970 mm X Tiefe 370 mm
• Nettogewicht kg 81
• Kältemittelleitungen Länge max. m 50
• Einspritzleitung isoliert mm 10
• Saugleitung isoliert mm 16
• (Installationskosten nach Aufwand)
